产品介绍

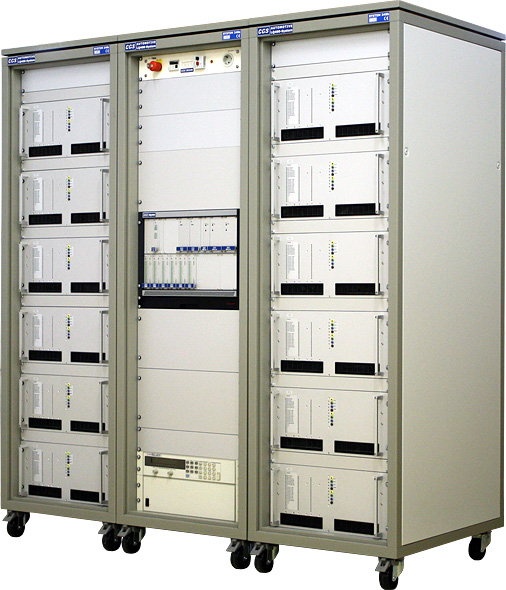

合格测试仪LQ402设计用于支持多达12个dut(被测设备)，其负载安装在单独的负载箱中。该系统由3个机柜组成。一个用于带有主要测量设备的电子元件，另外两个用于放置12个负载箱。
技术数据 电源输入:400伏，16安 电源:0–20伏，160安 被测设备数量:12 负载箱:12个LE401 电子机架:EQ404 总线技术:Xdbus 每个负载箱的附件 PR24:1–3 继电器卡8CP和/或8TN:1–9 可切换负载/刺激(非DUT):最多72个 CAN/LIN: 2个通道 电池正极(1.30)和电池GND(1.31)(各1个) 公共汽车 Xd |总线 PXI组件(可选。) 底盘PXI-1044 控制器PXI-8105 多路复用器PXI-2530 (6x) 万用表PXI-4070 配件 显示器:17英寸TFT，分辨率为1280 x 1024 1U显示器/键盘抽屉 尺寸长x宽x高 1200毫米x 600毫米x 1950毫米(显示屏/键盘展开)、800毫米x 600毫米x 1950毫米(显示屏/键盘展开)、800毫米x 600毫米x 1950毫米(装载架) LQ400系列的认证测试系统用于同时测试多个dut的寿命。主要改进是Xdbus技术的实施，以及到其他dut的无故障和节省成本的转换。 根据DUT的尺寸，测试系统配备有: a) 3个负载箱，每个箱有2个dut。 b) 6个负载箱(在单独的机架中),每个箱有1个DUT。 c) 6个负载箱(在单独的机架中),每个箱有2个dut。 d) 12个负载箱(在两个独立的机架中)，每个箱有一个DUT。 负载箱尽可能真实地模拟汽车的环境。实际负载(例如电动车窗的电机)直接从DUT切换到合格。负载箱中的附加继电器卡允许您模拟，例如模拟电动车窗的上停止位置，使用并联电阻增加电流。 在资格测试系统中，集成的电流测量卡允许您测量从待机到满载的任何电流。
