产品介绍

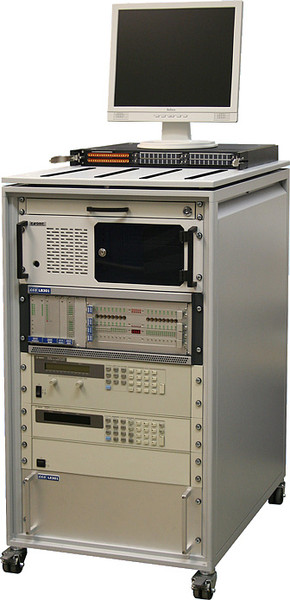

LB301测试系统是LB-300测试仪系列的最小版本。它是为开发和生产而设计的。 该系统与较大的测试系统LB302 / 303引脚和软件兼容。由于所需的I/o较少，与其他测试仪版本的较大G12相比，测试仪采用了紧凑型G6接收器(弗吉尼亚面板合作)。LB301配有2kW电源，可控制一个负载箱。 可以安装一个4U负载箱和一个4U电子负载，或者一个6U负载箱和一个2U电子负载。该系统可通过工业PC或美国国家仪器公司的PXI系统进行管理。
技术数据 额定功率:230伏，16安 总I/o数:57 接收者:VPC S6 高电流模块(HCM):1(0.1安培比40安培) 中等电流模块(MCM): 1 (10 μA比5 A) 低电流模块(LCM): 1 (10 μA比0,5 A) 公共汽车 d |总线 可能的I/o数量 HCM: 16个输入/输出 MCM: 16个输入/输出 LCM: 16个输入/输出 残/林:6坎勒 PXI组件(可选。) 底盘PXI-1044 控制器PXI-8105 多路复用器PXI-2530 万用表PXI-4070 数字输入/输出卡PXI-6528 配件 显示器:17英寸TFT，分辨率为1280 x 1024 键盘抽屉(1U) 尺寸长x宽x高 780毫米x 555毫米x 1090毫米(不带显示屏) LB 300系统是为汽车舒适区开发的。装备齐全的版本最适合用作开发测试器，基本版本可用于生产(生产线末端测试器)。在开发过程中，非常重视系统设计的灵活性和成本节约。LB300系统可以测试汽车舒适区域的所有BCM(车身控制模块)。 更换新模块时，只有负载箱(原始和替代负载)、模块适配器(线束或盒式)以及测试软件必须更换。其他一切都保持不变。 因此，可以节省大约80%的系统总成本。
