产品介绍

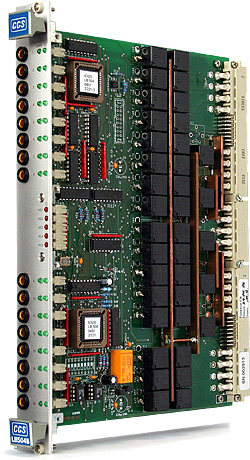

LB504在一张卡上结合了LB214和LB324B。为了保持紧凑，较少使用的低电流范围已被免除。电流可在100 mA至40 A (10 s)之间切换。因此，LB805或LB990应用于较小的电流。 测试模块的16个引脚连接到负载模块中的相应负载。此外，16个模块引脚中的每一个都可以在前面的相关插座上分接。此外，可以将一个组件信号或多达16个任意信号同时连接到5条可选总线信号线中的一条。根据当前范围的初始化，两个不同的继电器为每个模块信号切换。低电流范围在10 A至1 A之间，高电流可在100 mA至40 A之间切换。 前面的led指示相应模块的状态，绿色表示高电流继电器，黄色表示低电流继电器。
总线
d |总线
输入 16分钟。100毫安至30安 (10秒钟40安) 输出 21分钟。100毫安至30安 (10秒钟40安) 显示 37个发光二极管，32个用于输入，5个用于总线 继电器 否(常开) 格式 双欧洲板格式(233.4毫米x 160毫米)6U/7HP
