产品介绍

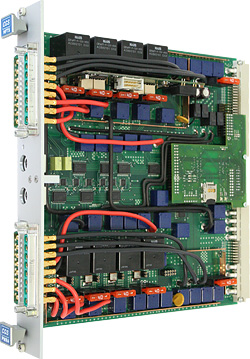

PWR4卡是MFTR-520单元的中央电源分配器。它将电源和电子负载连接到HC-bus(高电流总线)和DUT(设备下测试)。另外,它用于连接EL6卡和/或LQI26卡,该卡可以切换到HC总线,也可以切换到LC总线(低电流总线)。它集成了8个分流电阻器,可以在同一时间测量所有6条电源线到DUT和HC总线的电流(准确率为0.2%)。* 该Power4卡将MFTS500系统升级到MFTS501系统,这是LB302/303系统的继任者。 *请注意:对于currents < 1A或更高的准确度(< 0.1%),CGS卡LQI26是必需的。
通讯 LabVIEW VI、MFTS – ManOp 软件
总线
XD 总线
关于inputs 4(PS1,EL1,PS2,EL2) 关于Outputs 8(3x PS1,1x EL1,3x PS2,1x EL2) 显示 状态LED 关于Relay 40/80 A 其它 交换通过HC和LC总线为外部设备/卡 极性逆转 Polarity 格式 长双 Euroboard (233.4 mm x 220 mm), 6U/8HP
