产品介绍

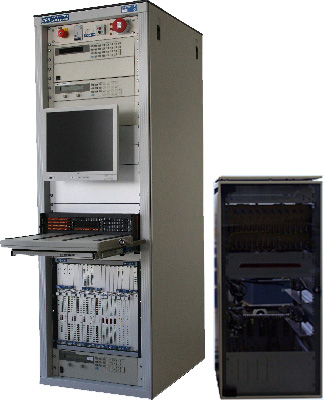

LB303测试系统是LB-300系列的最大版本。它是为开发和生产而设计的。 该测试系统具有来自弗吉尼亚面板合作公司的用于适配器接口的耐用G12接收器。LB303配备了最大功率的电源。6 kW，可控制多达2个负载箱(在外部机架中)。 由于其模块化概念，E-load可以轻松升级。如果没有另外订购，300瓦和600瓦模块将作为标准安装。可以使用特殊的高电流(HC)总线和低电流(LC)总线在系统内部互连DUT的每个输出。与所有其他功能一样，该功能包含在所有LB-300系列测试系统中。电压和电流可以通过多路复用DMM或在其间切换的分流电阻在每个引脚上测量。 键盘抽屉由硬质阳极氧化铝制成，配有一个集成的USB集线器和一个带触摸板的樱桃键盘。它安装在VPC G12接收机的下方。该系统与LB302引脚和软件兼容。然而，它提供了更多的I/o来测试更大的dut。
技术数据 额定功率:400伏，16安 总输入/输出数量:287 收款人:VPC G12 高电流模块(HCM):1-4(1-3)(0.1安/40安) 中等电流模块(MCM):1-4(1-6)(10μA/5a) 低电流模块(LCM): 1-5 (10 μA比0,5 A) 可能的I/o数量 HCM: 64 (48)个输入/输出 MCM: 64 (96)个输入/输出 LCM: 80个输入/输出 坎/林:坎勒6-18号 UBat+和UBat-(各6x)总线d |总线 PXI组件(可选。) 底盘PXI-1044 控制器PXI-8105 多路复用器PXI-2530 (2x) 万用表PXI-4070 数字输入/输出卡PXI-6528 配件 显示器:17英寸TFT，分辨率为1280 x 1024 CGS键盘抽屉(1U) 尺寸长x宽x高 1200毫米x 600毫米x 1950毫米(带VPC G12)、780毫米x 555毫米x 1040毫米(载重架)、800毫米x 600毫米x 1950毫米(不带VPC G12) LB 300系统是为汽车舒适区开发的。装备齐全的版本最适合用作开发测试器，基本版本可用于生产(生产线末端测试器)。在开发过程中，非常重视系统设计的灵活性和成本节约。LB300系统可以测试汽车舒适区域的所有BCM(车身控制模块)。 更换新模块时，只有负载箱(原始和替代负载)、模块适配器(线束或盒式)以及测试软件必须更换。其他一切都保持不变。 因此，可以节省大约80%的系统总成本。
